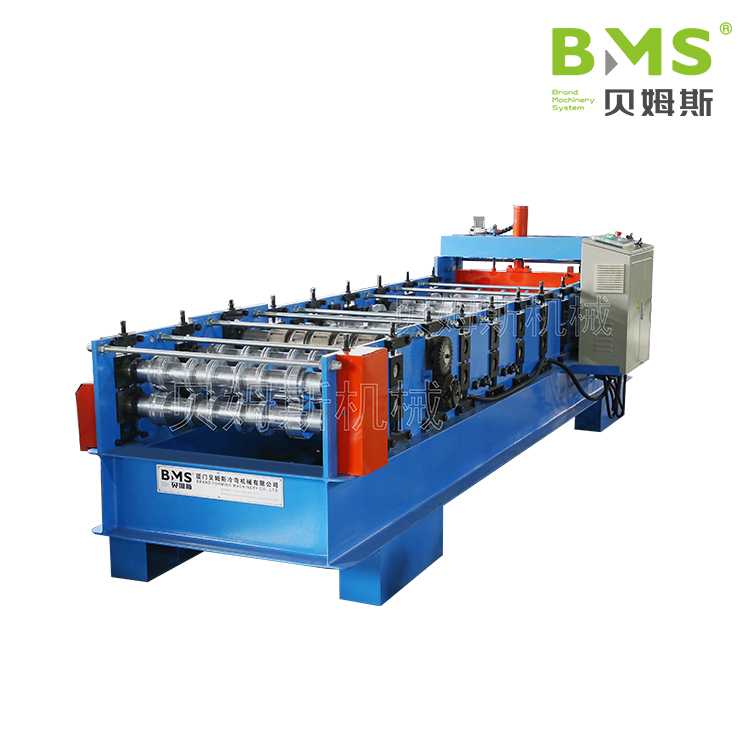

  • 产品名称： 桁架楼承板底板机
  • 型 号：V600/576
  • 用料厚度：0.4-0.8mm
  • 成型道次：11道成型
  • 成型速度：25m/min
  • 常用厚度：0.5mm
  • 用料材质：镀锌板
  • 材料强度：235Mpa
  • 驱动方式：电机驱动，齿轮链条传动
  • 电机功率：5.5KW
  • 切刀材质：Cr12Mov 热处理制成
  • 机座规格：H300

询价

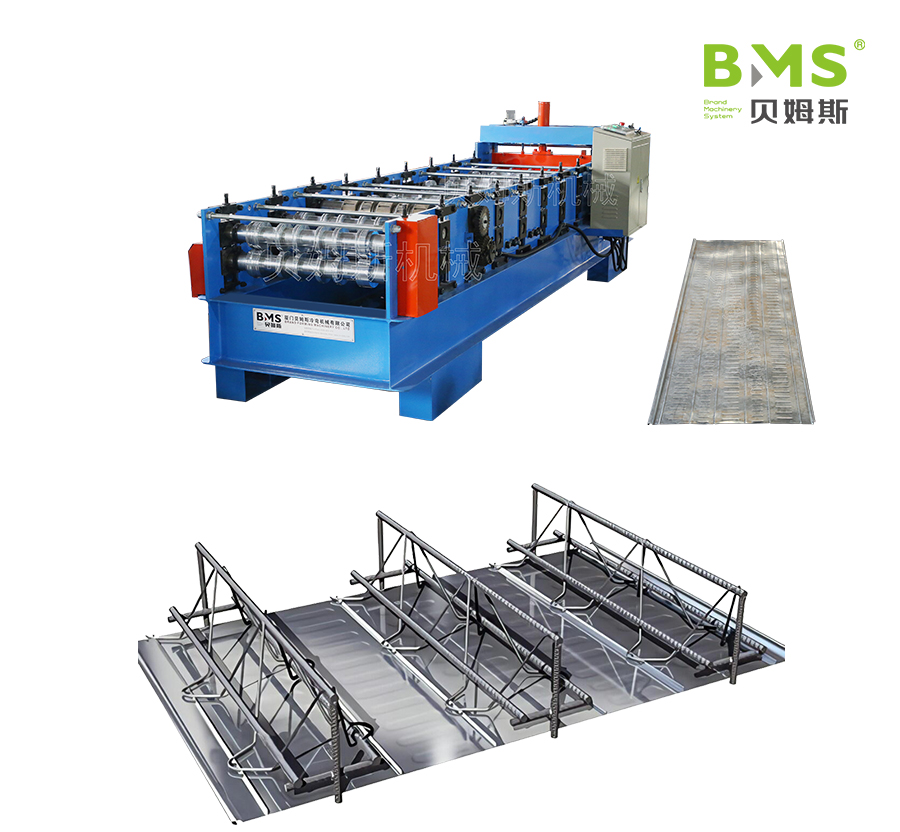

   桁架楼承板底板机是用于生产钢结构行业的辊压成型机。多应用于工业建筑厂房、体育场、大小♛型超市、物流中心等钢结构建筑桁架楼承板底板等领域。



用料厚度：0.4-0.8mm

成型道次：11道成型

成型速度：25m/min

常用厚度：0.5mm

用料材质：镀锌板

材料强度：235Mpa

驱动方式：电机驱动，齿轮链条传动

电机功率：5.5KW

切刀材质：Cr12Mov 热处理制成

机座规格：H300







<部件展示>

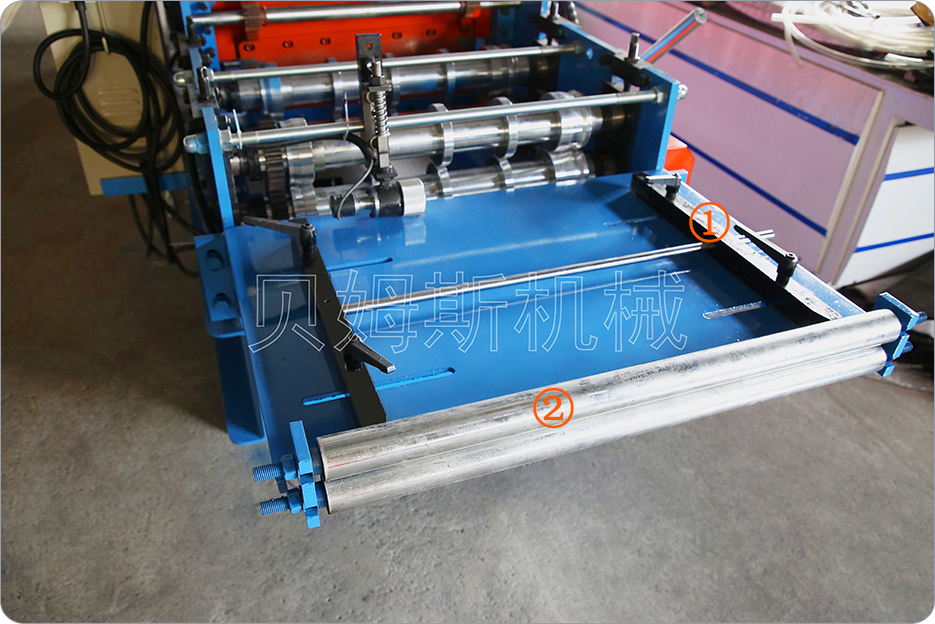

　　『进料装置』

①定位板:调节两端的位置，使其符合进料宽度。

②导向辊:上下圆辊设计，使进料过程更平整。

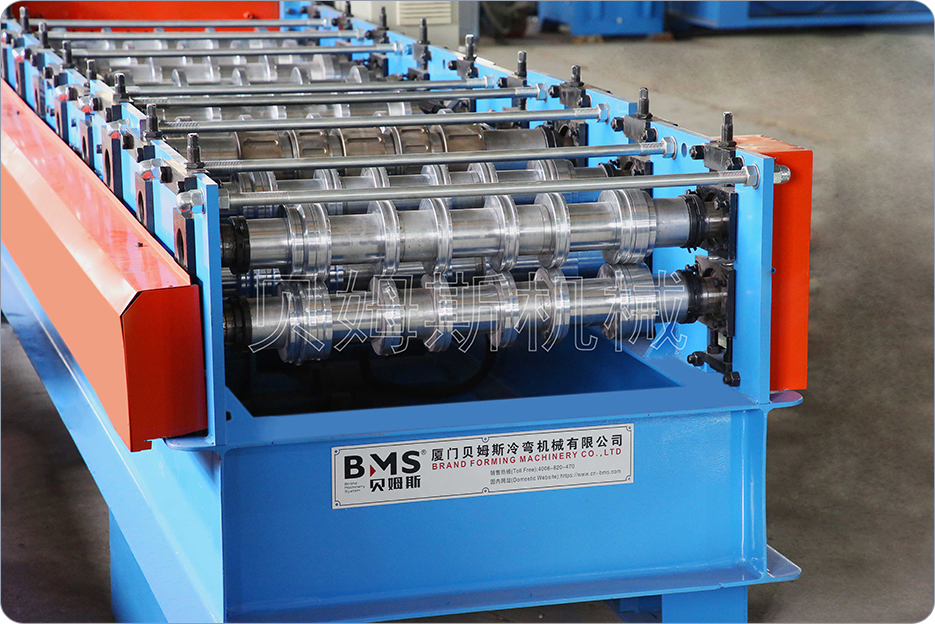

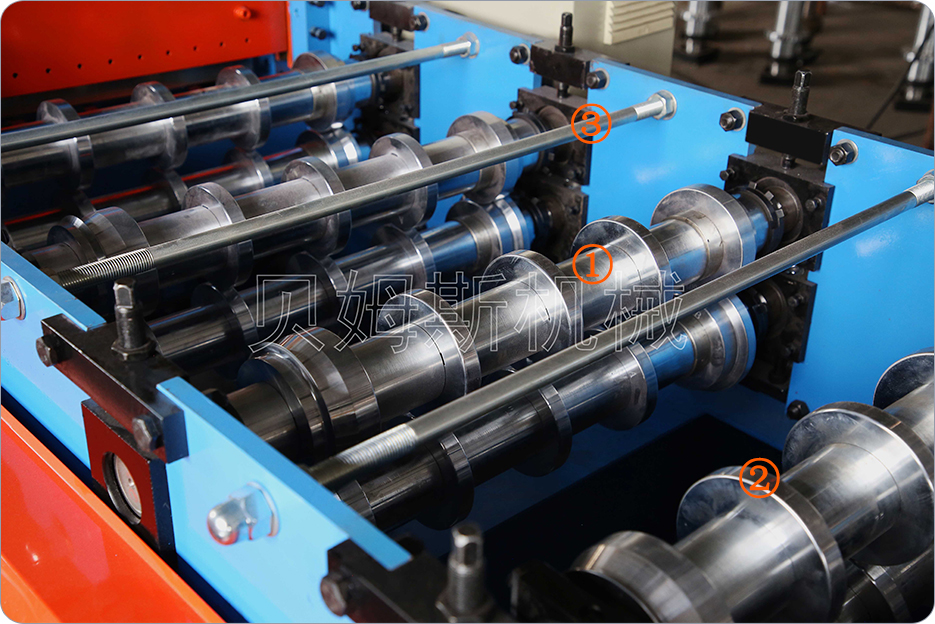

　　　　『辊轴组件』

①主轴直径:　φ70mm    45#圆钢。

②辊轮材质:45#钢精车电镀

③机座拉杆:22#电镀圆钢，增加墙板两侧刚性。
④辊压成型:使用主电机5.5KW配油泵电机2.2KW链轮传动辊压。





　　　　『成型出料』

①出料:使其成型更加平稳的出料,速度快。




　　　　『PLC控制柜』

① P L C :采用KAUTO高精度PLC电子装置。

②变频器:士林重载变频器,运行高效稳定。

③控制元件:施耐德电器,使用寿命长,故障率低。

④触屏操控:采用KAUTO输入生产数据,自动完成生产要求。





<贝姆斯展示>

       我们对机器的质量和精度充满信心。我们遵循台湾机器的生产质量标准，建立了自己的检测实验室，测试设备包括洛氏硬度计，转速计，圆度测量仪，涂层测厚仪等多功能试验机。我们的主要技术来自台湾，具有高性价比的设备生产工艺。在整机的生产过程♐中，从设计出图到方案定制及设备的售后，都由同一组技师团队完成。以确保设备的性能、工艺、精度、品质等与您的需求完全一致。提供7天×24小时技术支持和工程师服务，为您设备的高效生产保驾护航。


    更多水波纹压瓦机-请点击➡: 水波纹压瓦机
    更多压瓦机设备---请点击进入➡: 压瓦机
